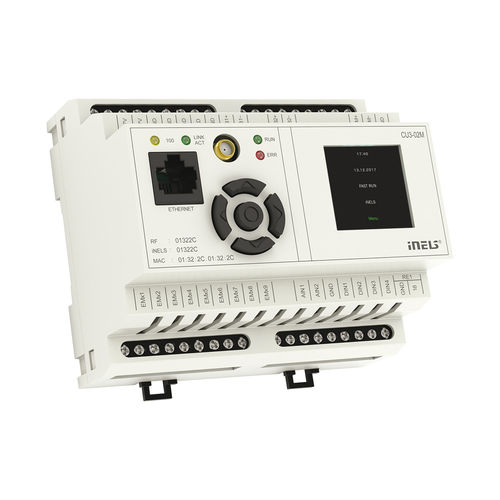

Unité de contrôle centrale CU3-02M

sur rail DIN

Les unités centrales sont le cerveau du système iNELS BUS, un "médiateur" entre l'environnement de programmation de l'utilisateur et les contrôleurs, unités et actionneurs connectés au BUS. Il est possible de connecter directement jusqu'à 2 lignes de BUS au CU3-01M et CU3-02M, et sur chaque BUS on peut connecter jusqu'à 32 unités iNELS3. La principale différence entre le CU3-02M et le CU3-01M est que le CU3-02M est en plus équipé d'un module RF qui permet de communiquer avec les unités sélectionnées du système de contrôle RF d'iNELS. Le projet de l'utilisateur et les données retenues sont stockés dans une mémoire interne non-volatile et les données sont sauvegardées sans tension d'alimentation. Sauvegarde de l'horloge en temps réel (RTC) pendant 10 jours. Système de contrôle de l'alimentation - tension du réseau et état de la batterie de secours. Possibilité de paramétrer la synchronisation de l'heure via un serveur NTP. Le connecteur du port Ethernet RJ45 est situé sur le panneau avant de l'appareil, la vitesse de transmission est de 100 Mbps. Pour le CU3-01M (02M) il est possible d'utiliser 4 entrées libres de potentiel pour la connexion de contrôleurs externes (boutons, interrupteurs, capteurs, détecteurs, etc.) et 2 entrées analogiques 0 - 30 V. Le CU3-01M (02M) est équipé d'un écran OLED qui affiche l'état actuel et active les paramètres (paramètres réseau, date, heure, service) de l'unité centrale CU3-01M (02M). Déplacement dans le menu CU3-01M (02M) à l'aide des flèches sur le panneau avant. Les CU3-01M (02M) en 6-MODULE sont conçus pour être montés dans un tableau de distribution sur le rail DIN EN60715. Entrées : 4x NO ou NC vers GND (-) 2x entrées analogiques 0÷30 Tension d'alimentation / tolérance : 27 V DC, -20 / +10 % Puissance dissipée : max. 3 W Degré de protection : IP20 dispositifs, IP40 avec couvercle dans le tableau de distribution Installation : au tableau de distribution sur le rail DIN EN60715
