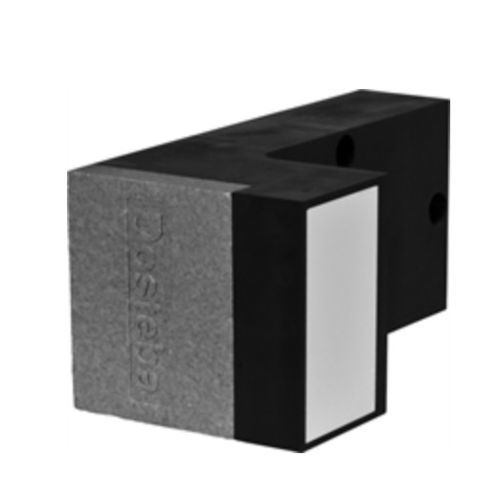

Système de fixation en acier TRA-WIK®-ALU-RF

en polyuréthaneen résinepour façade

Les équerres TRA-WIK®-ALU-RF conviennent pour les montages ultérieurs sans pont thermique dans les systèmes thermoisolants, des façades à aération arrière, des isolations intérieures, etc. Les équerres TRA-WIK®-ALU-RF sont composées de mousse PU haute densité (polyuréthane) imputrescible, teintée noire dans la masse, sans CFC, renforcée par un insert en acier intégré à l’élément pour une bonne adhésion au support, d'une plaque en alu pour le vissage de la pièce rapportée, ainsi que d’un panneau compact (HPL) qui assure une répartition optimale de la pression sur la surface de l’élément. Surface de base: - 280 x 125 mm Types T: - 80 - 300 mm Panneau compact: - 117 x 65 x 6 mm Surface utile: - 97 x 45 mm Epaisseur plaque en alu: - 6 mm Distance de trou: - 100 x 100 mm Poids spécifique PU: - 350 kg/m³ Cheville de vissage: - SXRL 10 x 100 FUS Diamètre de perçage: - 10 mm Profondeur min. de perçage: - 80 mm Profondeur min. d'ancrage: - 70 mm - Tige filetée: - FIS A M8 x 110 Cartouche de résine: - FIS Diamètre de perçage: - 10 mm Profondeur min. de perçage: - 60 mm Profondeur min. d'ancrage: - 60 mm - Tige filetée: - FIS A M8 x 130 Douille d'ancrage: - FIS H 12 x 85 K Cartouche de résine: - FIS Diamètre de perçage: - 12 mm Profondeur min. de perçage: - 95 mm Profondeur min. d'ancrage: - 85 mm
