Système photovoltaïque all-in-one modulable EXCEL SOLAR

Présentation
IKO EXCEL SOLAR est un procédé complet d’étanchéité photovoltaïque pour toitures-terrasses utilisant des modules souples auto-adhésifs. Il s’adapte sur tous les types d’éléments porteurs en neuf comme en réfection et permet différents types de mise en œuvre : auto-adhésivité, soudage au chalumeau ou fixation mécanique. Le faible poids des modules est mentionné dans la documentation (voir caractéristiques).

Composantes

• 1/ Elément porteur
• 2/ Isolant laine minérale de classe C
• 3/ IKO DUO ACIER SOLAR L4 FMP/G
• 4/ Equerre de renfort 35 PY
• 5/ IKO DUO ALPA 25 SOLAR
• 6/ Relevé ARMALU

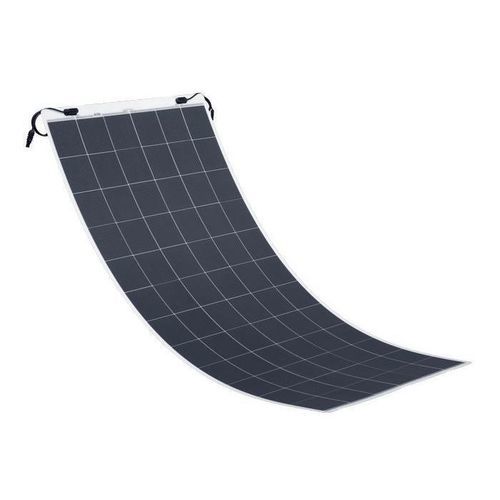

• 7/ Module EXCEL SOLAR

Atouts

• Système complet classé Broof(t3) (selon conditions)
• Légèreté des modules (valeurs indiquées dans la documentation)
• Souplesse et grande adaptabilité à la forme de la toiture
• Haut rendement des panneaux photovoltaïques
• Entretien facilité
• Système complet : l’étanchéité et les panneaux souples peuvent être posés par le même étancheur
• Facilité de mise en œuvre des modules

Caractéristiques (rappel)

• Avis Technique du CSTB
• Tous les projets doivent être préalablement assujettis à une étude technique

Applications et mise en œuvre

• Application par auto-adhésivité sur l’étanchéité support
• L’implantation des modules est indépendante du calepinage de l’étanchéité ; pose possible au-dessus des recouvrements
• Membranes ALPA (ex. ALPAL 4000 SOLAR ou ALPAL 25 SOLAR) constituant le complexe d’étanchéité offrent une finition non ardoisée et résistante aux UV sans primaire ni noyage des paillettes
• Étanchéité : première couche fixée mécaniquement selon l’étude de densité de fixation, seconde couche soudée en plein sur la première
• Modules EXCEL SOLAR : préparer la membrane support en effaçant au chalumeau le film de surface ; retirer le film pelable protégeant les bandes auto-adhésives en face arrière des modules ; appliquer les modules et maroufler au droit des bandes auto-adhésives ; les modules doivent être posés rapidement après la mise en œuvre de l’étanchéité

Caractéristiques / spécifications techniques

• Procédé applicable en neuf et en réfection
• Types de mise en œuvre : auto-adhésivité, soudage au chalumeau, fixations mécaniques
• Membranes compatibles : IKO MONO ALPA 4000 SOLAR (monocouche), IKO DUO ACIER SOLAR L4 FMP/G (bicouche), IKO DUO ALPA 25 SOLAR (bicouche)
• Membranes ALPA offrent finition non ardoisée et résistance aux UV
• Classement système : Broof(t3) (selon conditions)
• Avis Technique disponible (CSTB)
• Poids des modules : mention de l’ordre de 2,8 kg/m² dans le descriptif ; une autre mention indique 2,3 kg/m² (valeurs à confirmer dans la documentation technique)
• Faible impact de charge permettant d’équiper des toitures inaptes à recevoir des modules rigides
• Entretien et mise en œuvre facilités ; possibilité de pose des panneaux par l’étancheur
