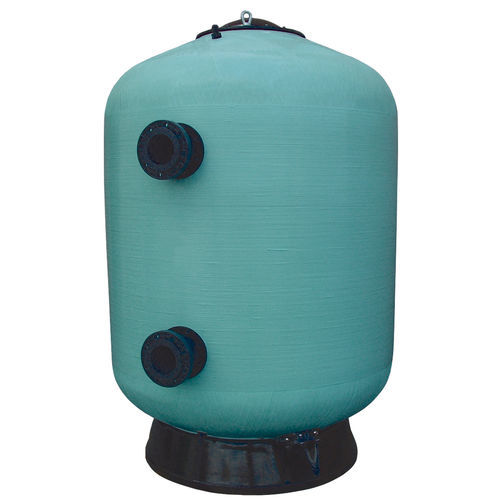

Filtre de piscine à sable OSLO

bobinépour piscine publique

Description
Les filtres bobinés verticaux haut rendement AstralPool sont fabriqués en polyester renforcé avec fibre de verre, totalement anticorrosives, avec une haute résistance mécanique, chimique et thermique. Une des principales caractéristiques est la hauteur du lit filtrant, qui fera dépendre son rendement.

CARACTÉRISTIQUES

• Filtres bobinés verticaux haut rendement système à bras collecteur.
• Options de système de collecte : A - Bras collecteur conventionnel avec rainures de 0,3 mm (pour pressions de travail de 2,5 ou 4 bar). B - Plancher de crépines (option) avec rainures de 0,5 mm (pour pressions de travail de 2,5 et 4 bar).
• Manomètre et façade de manomètres disponibles.
• Purge d'air et d'eau manuelles (purge d'air manuelle / purge supérieure d'air).
• Façade et connexions personnalisables : position des connexions, regards et bouches modifiables; divers diamètres de connexions et purges.
• Regard(s) / manholes : supérieurs et latéraux (Ø 225, Ø 400, Ø 500, Ø 600 selon modèles).
• Plancher de crépines / plaque de crépines (nozzle plate) : système de fausse couche avec plancher de crépines pour lavage à l'air; fentes 0,5 mm en option.
• Système de collecte : bras collecteurs avec rainures de 0,3 mm, répartis uniformément pour une bonne circulation de l'eau.
• Connexion inférieure pour lavage à l'air incluse de série sur tous les modèles équipés de plaque de crépines.
• Vidange inférieure d'eau/sable selon modèle (vidange sable inférieure uniquement sur modèle Oslo avec bras collecteurs).
• Joints EPDM.
• Pièces internes en PVC; plaques de crépines en PP.
• Visserie en acier inoxydable AISI-316.
• Regard(s) d'inspection / yeux de niveau : possibilité d'installer différents typages de regard visuel (ex. methacrylate ø 135 ou ø 400).
• Température de service maximale : 50ºC.
• Pressions de service disponibles : 2,5 bar et 4 bar (selon référence).
• Conformes à la Directive Européenne 97/23/CE (Équipements sous pression) inclus dans la Section 3 de l'Article 3.
• Essais hydrauliques à 1,5 x la pression maximale admissible.
• Calculs de résistance et d'épaisseur basés sur les réglementations BS-4994 et AD-Merkblatt N1.
• Possibilité de fabrications spéciales : hauteurs spéciales, revêtement intérieur en vinylester pour résistance à l'ozone ou autres agents (caractériser le liquide à filtrer pour fabrication sur mesure).

ÉQUIPEMENT

• Façade de manomètres.
• Purge d'air et d'eau manuelles.
• Plancher de crépines (option).
• Connexion pour lavage à l'air (inférieure) sur modèles avec plaque de crépines.

VARIATIONS

• Position des connexions, regards et bouches modulables.
• Différents diamètres de connexions ou de purge.
• Hauteurs de filtre (lit filtrant) variables ; différentes combinaisons recommandées d'anthracite, sable et gravier pour lits de 1,2 m.

AVANTAGES

• Augmentation de la puissance de filtration et meilleure qualité d'eau (réduction de la turbidité et des polluants).
• Intervalle entre lavages augmenté proportionnellement à la hauteur du lit filtrant, réduisant la consommation d'eau et l'érosion du média filtrant.
• Optimisation du lavage et de la filtration en combinant anthracite, sable et gravier pour lit de 1,2 m (réduction de la perte de charge et augmentation du pouvoir de rétention).

RÉFÉRENCES
RÉFÉRENCE | Description | Pièces de rechange
04611 | 2,5 kg/cm² - Ø 1.050 - 25 m³/h - Sorties 75 mm
04612 | 2,5 kg/cm² - Ø 1.050 - 34 m³/h - Sorties 90 mm
04613 | 2,5 kg/cm² - Ø 1.200 - 33 m³/h - Sorties 75 mm
04615 | 2,5 kg/cm² - Ø 1.400 - 46 m³/h - Sorties 90 mm
04619 | 2,5 kg/cm² - Ø 1.600 - 60 m³/h - Sorties 110 mm
04623 | 2,5 kg/cm² - Ø 1.800 - 76 m³/h - Sorties 125 mm
04624 | 2,5 kg/cm² - Ø 1.800 - 101 m³/h - Sorties 160 mm
04626 | 2,5 kg/cm² - Ø 2.000 - 94 m³/h - Sorties 125 mm
04650 | 2,5 kg/cm² - Ø 1.200 - 45 m³/h - Sorties 110 mm
04651 | 2,5 kg/cm² - Ø 1.600 - 80 m³/h - Sorties 140 mm
04652 | 2,5 kg/cm² - Ø 2.000 - 125 m³/h - Sorties 160 mm
05168 | 4 kg/cm² - Ø 1.050 - 25 m³/h - Sorties 75
05169 | 4 kg/cm² - Ø 1.200 - 33 m³/h - Sorties 75
05170 | 4 kg/cm² - Ø 1.600 - 60 m³/h - Sorties 110
05171 | 4 kg/cm² - Ø 2.000 - 94 m³/h - Sorties 125
05172 | 4 kg/cm² - Ø 2.350 - 130 m³/h - Sorties 140
05173 | 4 kg/cm² - Ø 1.050 - 34 m³/h - Sorties 90
05174 | 5 kg/cm² - Ø 1.200 - 45 m³/h - Sorties 110
05175 | 4 kg/cm² - Ø 1.600 - 80 m³/h - Sorties 140
05176 | 4 kg/cm² - Ø 2.000 - 125 m³/h - Sorties 160 mm
05177 | 4 kg/cm² - Ø 2.350 - 175 m³/h - Sorties 200
07436 | 4 kg/cm² - Ø 1.400 - 46 m³/h - Sorties 90
07437 | 4 kg/cm² - Ø 1.400 - 61 m³/h - Sorties 125
07438 | 4 kg/cm² - Ø 1.800 - 76 m³/h - Sorties 125
07439 | 5 kg/cm² - Ø 1.800 - 101 m³/h - Sorties 160
08693 | 2,5 kg/cm² - Ø 2.350 - 130 m³/h - Sorties 140 mm
08694 | 2,5 kg/cm² - Ø 2.350 - 175 m³/h - Sorties 200 mm
08704 | 2,5 kg/cm² - Ø 2.500 - 150 m³/h - Sorties 160 mm
08706 | 2,5 kg/cm² - Ø 2.500 - 200 m³/h - Sorties 225 mm
08708 | 2,5 kg/cm² - Ø 3.000 - 212 m³/h - Sorties 200 mm
08710 | 2,5 kg/cm² - Ø 3.000 - 282 m³/h - Sorties 250 mm
08712 | 4 kg/cm² - Ø 2.500 - 150 m³/h - Sorties 160
08714 | 4 kg/cm² - Ø 2.500 - 200 m³/h - Sorties 225
08716 | 4 kg/cm² - Ø 3.000 - 212 m³/h - Sorties 200
08718 | 4 kg/cm² - Ø 3.000 - 282 m³/h - Sorties 250
56935 | 2,5 kg/cm² - Ø 2.200 - 114 m³/h – sortie 140 mm
56936 | 2,5 kg/cm² - Ø 2.200 - 152 m³/h – sortie 160 mm
57810 | 4 kg/cm² - Ø 2.200 – 114 m³/h – sortie 140 mm
57811 | 4 kg/cm² - Ø 2.200 – 152 m³/h – sortie 160 mm
04616 | 2,5 kg/cm² - Ø 1.400 - 61 m³/h - Sorties 125 mm

Caractéristiques / spécifications techniques

• Matériau du corps : polyester renforcé avec fibre de verre (anticorrosion).
• Pièces internes : PVC.
• Planches/plaques de crépines : PP (fentes 0,5 mm en option).
• Système collecteur : bras collecteurs (rainures 0,3 mm).
• Visserie : acier inoxydable AISI-316.
• Joints : EPDM.
• Pressions de travail : 2,5 bar et 4 bar (selon référence); certains modèles jusqu'à 5 kg/cm² indiqués dans les références.
• Température de service maximale : 50 °C.
• Hauteur du lit filtrant : variantes (ex. 1200 mm, 1500 mm mentionnées comme options).
• Tests et conformité : Directive 97/23/CE (Section 3 de l'Article 3), test hydraulique 1,5 x pression max, dimensionnement selon BS-4994 et AD-Merkblatt N1.
• Options disponibles : regards (œil de niveau) en méthacrylate Ø 135 ou Ø 400; différents diamètres et positions de manholes; revêtement intérieur vinylester sur demande pour résistance à l'ozone/autres agents.
