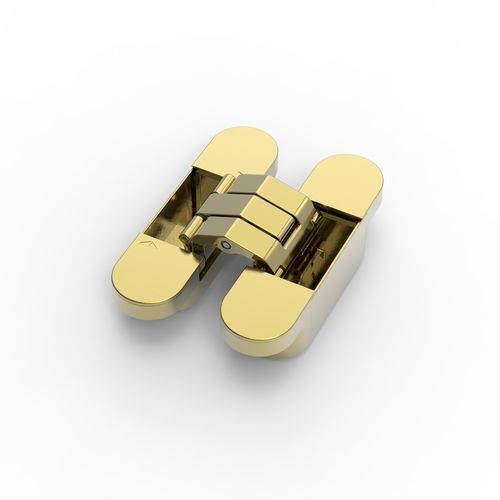

Charnière de porte TYO

invisibleuniversellenoire

Description du produit
Invisible tyo est une charnière invisible 3D réglable conçue pour des cadres de porte avec une profondeur d'encastrement minimale de 21 mm. La charnière est réversible pour montage gauche et droit et assure un aspect discret grâce aux caches-platines.

Technique

• Profondeur d'encastrement : adaptée pour une profondeur minimale dans le cadre de porte de seulement 21 mm

Esthétique

• Design : aucun réglage ni vis de fixation visibles grâce aux caches

Facilité d'utilisation

• Universelle : adaptée pour portes gauche et droite
• 3D réglable : réglage en hauteur, largeur et profondeur
• Angle d'ouverture : 180°

Couleurs disponibles

• WHITE — TXT9016
• GREY — matt chrome
• BLACK — TXT9005

Accessoires

• gabarit de fraisage universel
• kit intumescent
• fiches de connexion
• plaque de fixation
• bagues d'entretoise

Tableau de charges
Type de charnière — Invisible tyo
Nombre de charnières — 2 | 3*
Poids max. de la porte selon la largeur :
730 mm — 75 kg | 95 kg
830 mm — 70 kg | 90 kg
930 mm — 65 kg | 85 kg
1030 mm — 60 kg | 80 kg
(*À partir de 3 charnières ou plus, 2 charnières sont placées ensemble en haut de la porte à une distance centrale de 200 mm.)

Caractéristiques techniques
Épaisseur de la porte — 38 mm
Épaisseur de porte avec panneau frontal max. — 40 mm
Profondeur totale — 21 mm (cadre) / 29 mm (porte)
Dimensions (L x l) — 110 x 30 mm
Réglage en hauteur — -2,0 / +2,0 mm
Réglage en largeur — -3,0 / +3,0 mm
Pression (réglage profondeur) — -1,5 / +1,5 mm
Dimensions min. de la garniture — 4 mm
Epaisseur max. du panneau frontal — 6 mm

Spécifications / données techniques

• Modèle : Invisible tyo
• Type : charnière invisible (encastrée), basculante
• Profondeur d'encastrement : 21 mm (cadre)
• Épaisseur de porte : 38 mm (40 mm avec panneau frontal max.)
• Profondeur totale (porte) : 29 mm
• Dimensions : 110 x 30 mm (L x l)
• 3D réglable : hauteur -2,0 / +2,0 mm, largeur -3,0 / +3,0 mm, pression -1,5 / +1,5 mm
• Angle d'ouverture : 180°
• Finitions disponibles : WHITE (TXT9016), GREY (matt chrome), BLACK (TXT9005)
• Poids max. de la porte : voir tableau de charges (dépend de la largeur et du nombre de charnières)
