Automatisme pour portail coulissant ONDA 623

modulaire

Présentation
Kit d'automatisation pour portail coulissant destiné aux usages résidentiels jusqu'à 600 kg et aux usages en copropriété jusqu'à 400 kg. Comprend le moteur ONDA 623 avec unité de contrôle SC230 intégrée et récepteur radio 433,92 MHz embarqué. Conçu pour une installation avec plaque de fondation réglable en hauteur et dispositif de déverrouillage d'urgence pour manœuvre manuelle en cas de coupure de courant.

Conformité et caractéristiques générales

• Conforme aux normes EN12453 et EN12445 pour la détection d'obstacles et l'inversion de mouvement lorsqu'il est installé dans des conditions optimales.
• Réglage électronique du couple associé à la technologie à encodeur assurant une approche progressive lors des mouvements d'ouverture et de fermeture.
• La continuité de service peut être assurée par un jeu de batteries optionnelles installable à l'intérieur du boîtier opérateur.
• Boîtier en aluminium moulé sous pression.
• Moteur à vis sans fin avec corps en aluminium et unité de commande électronique intégrée.
• Plaque de fondation réglable en hauteur pour faciliter l'alignement et l'installation.
• Levier de déverrouillage d'urgence avec clé personnalisée pour intervention manuelle lors de coupures d'alimentation.

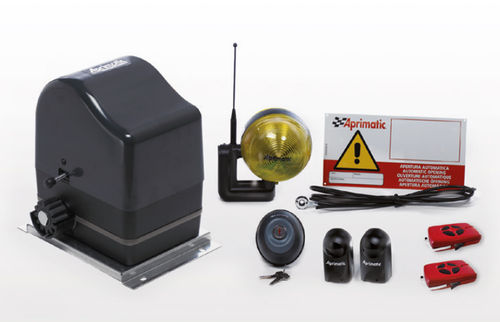

Contenu du paquet

• 41623/001 - ONDA 623 moteur avec unité de commande SC230 embarquée ; récepteur radio 433,92 MHz intégré ; clé de déverrouillage ; kit plaque de fondation. - 1 pc
• 41905/004 - TM4 - télécommande 4 canaux 433,92 MHz - 2 pcs
• 41929/003 - KIT antenne 433,92 MHz pour ET2N-ET20N - 1 pc
• 41840/006 - ET2N feu clignotant 24V LED - 1 pc
• 41812/008 - ER 12-24V paire de cellules photoélectriques - 1 pc
• 41830/007 - PC12E commande murale à clé - 1 pc
• (Aprimatic signal panel) - 1 pc

Spécifications techniques

• Modèle / dénomination : ONDA 623
• Usage : kit d'automatisation pour portail coulissant pour applications résidentielles et en copropriété
• Poids maximal du vantail : résidentiel jusqu'à 600 kg ; copropriété jusqu'à 400 kg
• Type de moteur : moteur à vis sans fin avec corps en aluminium
• Unité de commande : unité électronique SC230 intégrée
• Sécurité : conforme aux EN12453 et EN12445 dans des conditions d'installation optimales
• Contrôle du couple : réglage électronique du couple associé à la technologie à encodeur
• Radio : récepteur 433,92 MHz intégré
• Accessoires inclus : récepteur radio intégré, clé de déverrouillage, plaque de fondation ; télécommandes TM4 ; kit antenne ; feu clignotant ; cellules photoélectriques ; commande à clé ; panneau signalétique
• Alimentation de secours : jeu de batteries optionnel pouvant être installé à l'intérieur du boîtier opérateur
• Boîtier : aluminium moulé sous pression
• Déverrouillage d'urgence : levier avec clé personnalisée
• Fondation : plaque de fondation réglable en hauteur
