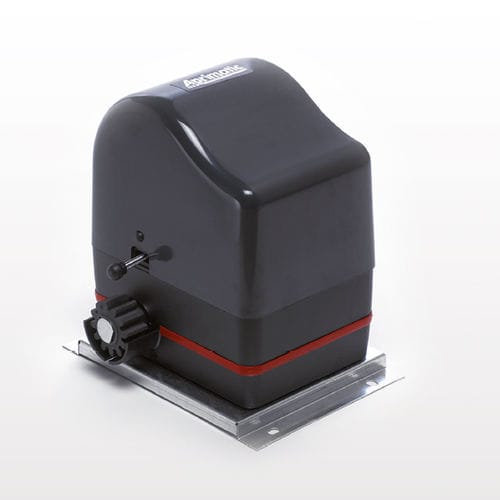

Automatisme pour portail coulissant ONDA 624

avec issue de secoursà batterie rechargeablecoulissant

Présentation du produit
Motoréducteur basse tension pour portail coulissant, adapté aux vantaux résidentiels jusqu'à 600 kg et aux collectivités jusqu'à 400 kg. Le réglage électronique du couple associé à la technologie d'encodeur assure une approche progressive et un positionnement précis à l'ouverture et à la fermeture.

Sécurité et fonctionnement
Conforme aux normes EN12453 et EN12445 pour la détection d'obstacles et l'inversion de mouvement. Un pack de batteries interne en option garantit la continuité de service en cas de coupure de courant. Le levier de débrayage d'urgence avec clé personnalisée permet une manœuvre manuelle lors des pannes d'alimentation. Produit certifié dans les conditions d'installation recommandées.

Construction et design
Carrosserie en aluminium injecté et motoréducteur à vis sans fin en aluminium avec unité de commande électronique intégrée. Fourni avec platine de fondation réglable en hauteur pour l'alignement sur site.

DONNÉES TECHNIQUES
ALIMENTATION PRINCIPALE : 230 V - 50 Hz
ALIMENTATION MOTEUR : 24 V CC
POIDS MAX. VANTAIL : 600 kg
NOMBRE DE CYCLES : 100 cycles/jour
DEGRÉ DE PROTECTION : IP44
COURANT MAX. ABSORBÉ : 4,2 A
PUISSANCE MAX. ABSORBÉE : 80 W
FORCE DE TRACTION MAX. : 650 N
VITESSE LINÉAIRE MAX. : 10 m/min
TEMPERATURE DE FONCTIONNEMENT : -20° à +55° C
HAUTEUR DU PIGNON PAR RAPPORT AU SOL : 55 mm
POIDS DE L'OPÉRATEUR : 7 kg

Caractéristiques / spécifications techniques

• Code modèle : 41102/001
• Type : Motoréducteur basse tension pour portail coulissant
• Utilisation : Résidentielle (vantaux jusqu'à 600 kg) ; Collectivité (vantaux jusqu'à 400 kg)
• Normes de sécurité : EN12453, EN12445
• Technologie d'entraînement : Motoréducteur à vis sans fin avec encodeur et réglage électronique du couple
• Alimentation (principale) : 230 V - 50 Hz
• Alimentation moteur : 24 V CC
• Poids max. du vantail : 600 kg
• Nombre de cycles : 100 cycles/jour
• Degré de protection : IP44
• Force de traction max. : 650 N
• Vitesse linéaire max. : 10 m/min
• Plage de température de fonctionnement : -20° à +55° C
• Hauteur du pignon par rapport au sol : 55 mm
• Poids de l'opérateur : 7 kg
• Optionnel : Pack de batteries interne pour continuité en cas de coupure
• Construction : Carrosserie en aluminium injecté ; platine de fondation réglable ; levier de débrayage d'urgence avec clé personnalisée
