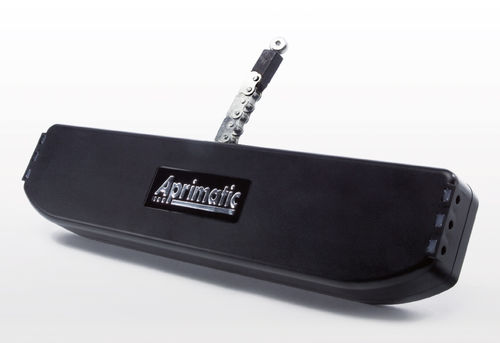

Automatisme pour fenêtre O2M

modulaire

Présentation du produit
Actionneur électromécanique pour fenêtres à double chaîne, adapté aux fenêtres à ouverture vers l'extérieur, aux fenêtres à charnière basse et aux dômes de toit. Codes modèles : 43492/001-002-003.

Principales caractéristiques

• Conception électromécanique compacte et modulaire pour une intégration sur différents profils de menuiserie.
• Dispositif de fixation réglable permettant à l'installateur de positionner précisément l'actionneur sur le cadre.
• Transmission à double chaîne avec efforts de poussée/traction élevés pour le mouvement de fenêtres lourdes.
• Logique de commande intégrée recalibrant automatiquement le point de fermeture tous les 50 cycles pour préserver les performances thermiques et acoustiques.
• Degré de protection IP54 pour les applications exposées aux agents atmosphériques.
• Dimensions réduites facilitant l'installation quelle que soit l'épaisseur ou la forme du cadre.

Données techniques
ALIMENTATION: 24 Vcc
PUISSANCE ABSORBÉE: 50 W
COURANT ABSORBÉ: 2 A
FORCE DE POUSSÉE: 350 N (course 150 mm) / 250 N (course 250 mm) / 100 N (course 380 mm)
FORCE DE TRACTION: 350 N
COURSES RÉGLABLES: 150 mm, 250 mm, 380 mm, course spéciale (0÷380 mm)
VITESSE DE DÉPLACEMENT: 24 mm/s
TEMPÉRATURE DE FONCTIONNEMENT: -5° à +55° C
RÉGLAGE AVANT: max. 10 mm
CONNEXION EN PARALLÈLE / ŒILLETS (max 1 opérateur par fenêtre): OUI
PROTECTION CONTRE SURCHARGE: 100° C
DIMENSIONS: (LxHxP) 340x40x80 mm
LIMITES D'UTILISATION: non intensif (fonctionnement continu MAX 4 min)
DEGRÉ DE PROTECTION: IP54
POIDS DE L'OPÉRATEUR: 1,2 Kg

• Alimentation : 24 Vcc
• Puissance absorbée : 50 W
• Courant absorbé : 2 A
• Effort poussée/traction : jusqu'à 350 N (varie selon la course)
• Courses réglables : 150 / 250 / 380 mm (spéciale 0÷380 mm)
• Vitesse de déplacement : 24 mm/s
• Plage de température de fonctionnement : -5° à +55° C
• Réglage avant : maximum 10 mm
• Connexion en parallèle prise en charge (max 1 opérateur par fenêtre)
• Température de protection contre surcharge : 100° C
• Dimensions (LxHxP) : 340 x 40 x 80 mm
• Usage prévu : non intensif (fonctionnement continu max 4 minutes)
• Degré de protection : IP54
• Poids de l'opérateur : 1,2 Kg
