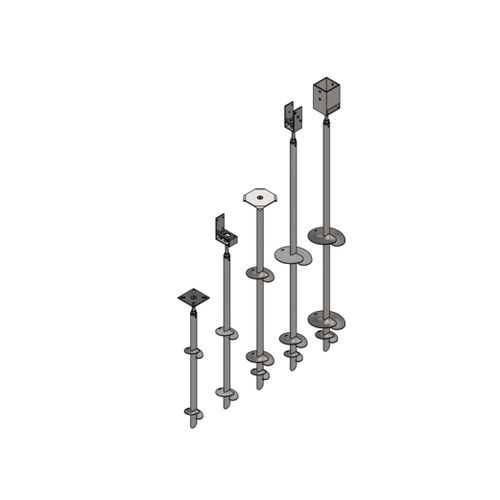

Vis de fondation en acier HÉLIPIEUXpour bâtimentdurableréglable en hauteur
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Matériaux
- en acier
- Domaine d'application
- pour bâtiment
- Autres caractéristiques
- durable, réglable en hauteur
Description
Qu'est-ce que HELIPIEUX ?
Une solution d'ancrage innovant
Une capacité de charge plus élevée
Les disques hélicoïdaux plus polyvalents
Toujours la bonne longueur
Des platines pour tout fixer
La pose facile et rapide
Téléchargement
Caractéristiques / spécifications techniques
- Une nouvelle gamme de pieux vissés utilisant la technologie des disques hélicoïdaux développés par ANCR'EST basée sur un pieux de 33,7 mm de diamètre et de 2 à 3 disques en fonction du modèle.
- Destinée aux fondations sans béton de constructions extérieures.
- Capacité de charge unitaire supérieure à l'offre du marché et plusieurs longueurs pour s'adapter à la géologie du site.
- Des disques hélicoïdaux facilitent la pose tout en assurant un maximum de capacité portante.
- Gamme de platines larges et possibilité de réalisations sur-mesure.
Une solution d'ancrage innovant
- Permet une capacité de charges plus élevée que l’offre du marché pour les applications ciblées.
- Déclinaison des gammes de pieux vissés ANCR'EST destinées aux fondations de constructions avec la technologie des disques hélicoïdaux pour des capacités élevées garanties.
- Adaptée à des types de sols plus variés avec une capacité portante plus importante.
- Particulièrement adaptée aux sols à forte variation de retrait-gonflement.
- Large gamme d’accessoires et bureau d’étude réalisant des platines à la demande.
- Offre globale de pieux vissés ANCR'EST de 500 kg d'ELU à plusieurs dizaines de tonnes sur-mesure.
Une capacité de charge plus élevée
- La gamme se décline en 5 modèles pour 5 capacités ELU : 500, 750, 1000, 1500 et 2000 kg.
- Réalisation en acier de construction S355.
- Tube du pieux : diamètre 33,7 mm, épaisseur 3,25 mm offrant une résistance mécanique supérieure aux besoins.
- Résistance tube en traction/compression : 88 kN.
- Résistance tube en effort tranchant/cisaillement : 25 kN.
- Diamètre des disques : de 100 à 200 mm suivant besoin de reprise de charge et capacité portante du sol.
- Avis techniques en cours de validation avec organisme de contrôle externe.
Les disques hélicoïdaux plus polyvalents
- Des disques de 100 à 200 mm apportent une capacité de charge plus élevée dans des sols moins portants et réduisent le nombre d’ancrages.
- La forme hélicoïdale du disque n’altère pas la cohésion du sol et permet une meilleure tenue immédiate.
- Un tranchant de disque arrondi et un pas de vis important facilitent la pénétration dans des sols à forte granulométrie.
- Les deux disques assurent la portance et le disque supérieur améliore la tenue horizontale; un disque de pénétration facilite la pose pour les modèles ELU1000, ELU1500 et ELU2000.
Toujours la bonne longueur
- 4 longueurs de série : de 750 à 1500 mm pour s’adapter à la géologie du sol et optimiser la reprise de charge.
- Rallonges de 250 à 1000 mm permettant d’atteindre des horizons portants plus profonds.
- Tête ajustable permettant d’adapter la pose en cas de refus en coupant le tube et de fixer rapidement le support de platine.
Des platines pour tout fixer
- Large gamme de platines adaptées à tous les usages.
- Système de fixation par vis M16 réglable en hauteur.
- Système de rondelles concave/convexe pour ajuster orientation et niveau.
- Bureau d’étude développant des platines sur-mesure en petites séries, à la demande.
La pose facile et rapide
- Outil de pose composé d’une douille HEXA 46 mm tenue sur l’HELIPIEUX avec un axe et deux goupilles.
- Utilisable avec une visseuse nécessitant un couple d’environ 2 000 Nm.
Téléchargement
- Télécharger les brochures HELIPIEUX (brochures disponibles sur le site).
Caractéristiques / spécifications techniques
- Nom produit : HELIPIEUX
- Marque : ANCR'EST
- Matériau : Acier de construction S355
- Tube : Ø 33,7 mm, épaisseur 3,25 mm
- Nombre de disques : 2 à 3 selon modèle
- Diamètre des disques : 100 à 200 mm
- Capacités ELU disponibles : 500, 750, 1000, 1500, 2000 kg
- Longueurs de série : 750 à 1500 mm
- Rallonges disponibles : 250 à 1000 mm
- Résistance tube traction/compression : 88 kN
- Résistance tube cisaillement : 25 kN
- Outil de pose : douille HEXA 46 mm, couple recommandé ≈ 2 000 Nm
