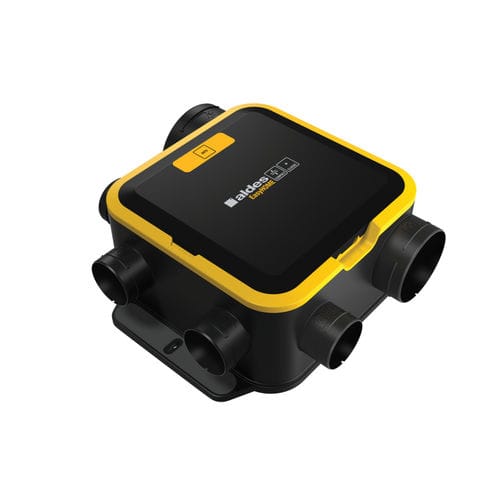

Unité de ventilation simple flux EASYHOME

résidentiellepour maisonpour appartement

Description
EasyHOME AUTO COMPACT est une unité de ventilation extractive simple flux auto-équilibrée, silencieuse et ultra-plate, conçue pour une intégration discrète dans l'habitat. Elle assure le renouvellement permanent de l'air intérieur avec contrôle automatique des débits par bouche et propose un mode BOOST pour une extraction rapide en cuisine, activable manuellement ou automatiquement. Une version radio prête à l'installation (EasyHOME Auto with Netatmo) est disponible. Les grilles ColorLINE® facilitent l'intégration esthétique. Ses dimensions compactes permettent l'installation en faux-plafond ou local technique.

Les + produits

• renouvellement d'air automatique, pièce par pièce
• niveau acoustique très faible : jusqu'à 12 dB(A) au terminal cuisine
• 77 % de plastique recyclé dans l'unité
• intégration déco grâce aux grilles ColorLINE®
• conception ultra-plate (<19 cm) pour une intégration et une pose rapides

Principes de fonctionnement
EasyHOME AUTO COMPACT fonctionne 24/7 en deux modes : le mode AUTO délivre un débit constant et adapté à chaque pièce ventilée ; le mode BOOST augmente automatiquement la vitesse en cuisine via un onduleur CMEV ou une télécommande pour éliminer rapidement humidité et odeurs.

Caractéristiques principales

• unité COMPACT en plastique recyclable
• raccordements : 1 × Ø125 mm pour cuisine et jusqu'à 4 × Ø80 mm pour salles de bains/WC
• sortie avec adaptateur fourni : Ø160/125 mm
• contrôle automatique du débit d'extraction sur chaque raccord via amplificateur cuisine et régulateurs sdb/WC
• marquages d'installation sur l'unité et les accessoires
• 2 modes de fonctionnement : AUTO et BOOST cuisine
• moteur AC 2 vitesses
• kits fournis avec 3 grilles ColorLINE® ou 3 grilles BIP

Caractéristiques techniques

• Mode AUTO : fonctionnement quotidien en basse vitesse avec renouvellement adapté par pièce
• Mode BOOST cuisine : ventilation à haute vitesse ; activation manuelle via onduleur CMEV (non fourni) ou télécommande CMEV (fournie dans le kit EasyHOME Auto with Netatmo) ; élimination rapide de l'humidité et des odeurs

Mise en œuvre du produit

• installation multi-positions : mur, plafond, sol ou surface inclinée
• fixation sur 2 vis : entraxe 406 mm
• bandes anti-vibration intégrées
• conduits flexibles raccordés directement à l'unité
• accessoires Algaine EasyCLIP en option

Données générales (tableau)
Références | Nombre de raccords Ø 125 mm | Nombre de raccords Ø 80 mm | Nombre maximal de salles de bains/WC | Nombre de vitesses | Matériau isolation | Type de moteur
11026034 - EASYHOME AUTO COMPACT UNIT | 1 | 4 | 4 | 2 | | AC
11026035 - EASYHOME AUTO COMPACT kit + BIP grilles | 1 | 4 | 4 | 2 | | AC
11026036 - EasyHOME AUTO COMPACT kit + ColorLINE® ventilation grilles | 1 | 4 | 4 | 2 | | AC

Dimensions (tableau)
H (mm) | L (mm) | P (mm) | Ø sortie (mm) | Poids (kg)
187 | 459 | 460 | 160/125 | 3,6

Données aérauliques (tableau)
Débit max. ErP (m³/h)
241

Données acoustiques (tableau)
Références | Pression acoustique à 2 m du terminal cuisine (dB(A)) | Puissance acoustique au terminal cuisine (dB(A)) | Puissance acoustique à l'unité à 100 m3/h (dB(A)) | Puissance acoustique ErP (dB(A))
11026034 - EASYHOME AUTO COMPACT UNIT | 12 | 28 | 39 | 44
11026035 - EASYHOME AUTO COMPACT kit + BIP grilles | 13 | 30 | 39 | 44
11026036 - EasyHOME AUTO COMPACT kit + ColorLINE® ventilation grilles | 12 | 28 | 39 | 44

Données thermiques (tableau)
Consommation journalière moyenne logement 2 pièces (1 salle de bains + 1 WC) (W) | Puissance max en mode AUTO (W) | Puissance max en mode BOOST (W)
14 | 14 | 26

Données électriques (tableau)
Tension (V) | Fréquence (Hz) | Indice de protection | Intensité max (A) | Courant de protection (A)
230 | 50 | | 0,2 | 2

Données réglementaires

• Numéro identification QB37 : NA
• Avis technique : NA
• Conformité ErP : conforme au règlement Écodesign 1253/2014 ; exclu du règlement d'étiquetage énergétique 1254/2014 (puissance maximale inférieure à 30 W)

Produits et accessoires (sélection)

• EASYHOME AUTO COMPACT UNIT — réf : 11026034 — prix : 265,00 € (HT)
• EASYHOME AUTO COMPACT kit + BIP grilles — réf : 11026035 — prix : 294,00 € (HT)
• EasyHOME AUTO COMPACT kit + ColorLINE® ventilation grilles — réf : 11026036 — prix : 312,00 € (HT)
• Accessoires disponibles : kits accessoires, colliers/connecteurs EasyCLIP (Ø125, Ø80, Ø160), minuterie, onduleur CMEV, kits ColorLINE®, etc.

Caractéristiques / spécifications techniques

• Type d'unité : unité de ventilation extractive simple flux auto-équilibrée (COMPACT)
• Matériau : plastique recyclable (unité COMPACT)
• Raccordements : 1 × Ø125 mm (cuisine) ; jusqu'à 4 × Ø80 mm (salles de bains/WC)
• Sortie : Ø160/125 mm (adaptateur fourni)
• Moteur : AC 2 vitesses
• Modes de fonctionnement : AUTO (débit constant par pièce) et BOOST (vitesse élevée cuisine via onduleur ou télécommande)
• Débit ErP max : 241 m³/h
• Acoustique : jusqu'à 12 dB(A) pression acoustique à 2 m (terminal cuisine)
• Dimensions (HxLxP) : 187 × 459 × 460 mm
• Poids : 3,6 kg
• Électrique : 230 V / 50 Hz ; intensité max 0,2 A ; courant de protection 2 A
• Consommation journalière moyenne (logement 2 pièces) : 14 W ; puissance max BOOST : 26 W
