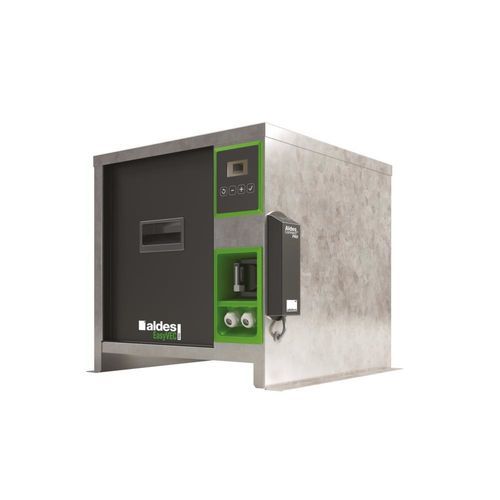

Unité de ventilation double flux EASYVEC® C4 PRO

centraliséecentraliséerésidentielle

Aperçu
La gamme EasyVEC® C4 PRO regroupe des ventilateurs caisson d'extraction conçus pour une ventilation efficace et à faible consommation des bâtiments résidentiels collectifs. Le design facilite l'installation, la configuration et la maintenance, et permet une intégration avec des solutions de récupération de calories pour l'eau chaude sanitaire.

Résumé produit
EasyVEC® C4 PRO ventile les logements collectifs pour garantir la qualité de l'air intérieur et préserver le bâti. Associé à la solution T.Flow® Hygro+ / Nano pour la production d'eau chaude sanitaire, la chaleur de l'air extrait est récupérée pour chauffer l'eau. Le régulateur Micro‑watt en pression constante permet des économies significatives par rapport à un caisson non régulé. AldesConnect™ Pro assure la surveillance à distance pour une intervention plus rapide en cas de panne.

Les + produits

• Gamme étendue : 400 à 4 000 m³/h
• Jusqu'à 50 % de consommation électrique en moins vs unité standard
• Composants 100 % recyclables
• Outils de sélection : Selector poWair et logiciel Conceptor Ventilation
• Installation compacte : démontable pour insertion dans des espaces réduits
• Configuration intuitive : interface ergonomique intégrée
• Maintenance facilitée : panneau d'accès unique et documentation via QR

Caractéristiques principales

• Régulation Micro‑watt à pression constante
• Modes supplémentaires : entrée 0‑10 V et vitesse constante
• Moteur EC basse consommation (50/60 Hz)
• Roue à courbe inversée
• Construction en acier galvanisé Z275
• Interface ergonomique et intuitive
• Contact de proximité en standard
• Mode de contrôle hygro ou préconfiguré T.Flow
• Compatible avec tous types de réseaux aérauliques, même avec dérivations
• Systèmes centralisés : réduction des coûts de maintenance
• Relais d'alarme disponible par câblage sur carte
• Modbus RS485 de série
• Options : contacteur de pression fixe 80 Pa pour GAS CMEV, sortie canalisée, AldesConnect® Pro
• Fabriqué en France

Principes de fonctionnement
Les unités EasyVEC® C4 extraient l'air vicié des logements pour maintenir la qualité de l'air et préserver la structure du bâtiment. La vitesse et la pression sont régulées pour assurer un équilibre de ventilation et une efficacité énergétique optimale.

Mise en œuvre / Recommandations d'installation

• Poser sur dalle antivibratile conformément au DTU 68.3
• Possibilité d'installation en intérieur ou extérieur
• Laisser un dégagement suffisant devant le panneau d'accès pour la maintenance
• Pour les toitures, positionner à l'abri du vent dominant pour limiter les pertes de charge à la sortie
• Pour améliorer les performances acoustiques et aérauliques : installer des silencieux aux raccordements ; utiliser les accessoires étanches ALDES VIRTUO‑FIX ; utiliser les manchons souples MS PRO pour atténuer les vibrations

Caractéristiques techniques (courtes)

• Certification C4 Ø160
• Compatible avec l'avis technique ventilation hygro "Bahia" n° 14.5/17‑2267
• Éligible ESC : BAR‑TH‑127

Données générales (tableau)
Matériau isolant | Type de moteur
| EC

Données aérauliques (Références vs Débit)
Références | Débit (m³/h)
11034960 - EasyVEC® C4 PRO 400 | 400
11034961 - EasyVEC® C4 PRO 700 | 700
11034962 - EasyVEC® C4 PRO 1000 | 1000
11034963 - EasyVEC® C4 PRO 1500 | 1500
11034964 - EasyVEC® C4 PRO 2000 | 2000
11034965 - EasyVEC® C4 PRO 2500 | 2500
11034966 - EasyVEC® C4 PRO 3000 | 3000
11034967 - EasyVEC® C4 PRO 4000 | 4000

Données électriques (Références vs Puissance max / Degré de protection / Intensité max / Alimentation)
Références | Puissance max (W) | Degré de protection | Intensité max (A) | Alimentation
11034960 - EasyVEC® C4 PRO 400 | 50 W | IP24 | 0,5 A | Monophasé
11034961 - EasyVEC® C4 PRO 700 | 69 W | IP24 | 1,66 A | Monophasé
11034962 - EasyVEC® C4 PRO 1000 | 164 W | IP24 | 1,66 A | Monophasé
11034963 - EasyVEC® C4 PRO 1500 | 171 W | IP24 | 2,4 A | Monophasé
11034964 - EasyVEC® C4 PRO 2000 | 250 W | IP24 | 2,4 A | Monophasé
11034965 - EasyVEC® C4 PRO 2500 | 264 W | IP24 | 4,11 A | Monophasé
11034966 - EasyVEC® C4 PRO 3000 | 429 W | IP24 | 4,11 A | Monophasé
11034967 - EasyVEC® C4 PRO 4000 | 615 W | IP24 | 6,34 A | Monophasé

Dimensions / Données mécaniques clés (colonnes sélectionnées)
Références | Ø (mm) | Poids (kg) | L (mm) | H (mm)
11034960 - EasyVEC® C4 PRO 400 | 160 | 25 | 432 | 408,3
11034961 - EasyVEC® C4 PRO 700 | 250 | 25 | 432 | 408,3
11034962 - EasyVEC® C4 PRO 1000 | 200 | 50 | 688,6 | 408,3
11034963 - EasyVEC® C4 PRO 1500 | 130 | 62 | 891 | 559
11034964 - EasyVEC® C4 PRO 2000 | 130 | 62 | 891 | 559
11034965 - EasyVEC® C4 PRO 2500 | 170 | 75 | 1007 | 659
11034966 - EasyVEC® C4 PRO 3000 | 170 | 75 | 1007 | 659
11034967 - EasyVEC® C4 PRO 4000 | 190 | 85 | 1057 | 747

Réglementation & certifications

• Avis technique n° : 14.5/17‑2267_V3 ; 14.5/16‑2185_V2
• Conforme au règlement écoconception 1253/2014 et au règlement étiquetage énergétique 1254/2014 (ventilation)
• Éligibilité EEC : Oui
• Fiche ESC n° : BAR‑TH‑127

Caractéristiques / spécifications techniques

• Série : EasyVEC® C4 PRO
• Applications : ventilation de bâtiments résidentiels collectifs ; compatible avec solutions de récupération de chaleur pour ECS
• Contrôle : régulation Micro‑watt en pression constante ; modes 0‑10 V et vitesse constante ; contrôle hygro ou mode T.Flow préconfiguré
• Connectivité : Modbus RS485 de série ; compatible AldesConnect™ Pro
• Moteur : moteur EC basse consommation (50/60 Hz)
• Roue : courbe inversée
• Construction : acier galvanisé Z275
• Indice de protection : IP24 (variantes selon tableau électrique)
• Certifications : certification C4 Ø160 ; compatible avec Bahia n° 14.5/17‑2267 ; certificats de résistance au feu disponibles
• Accessoires/options : kit contacteur de pression 80 Pa, sortie canalisée, AldesConnect® Pro, raccords et supports antivibratoires
• Fabriqué en : France
