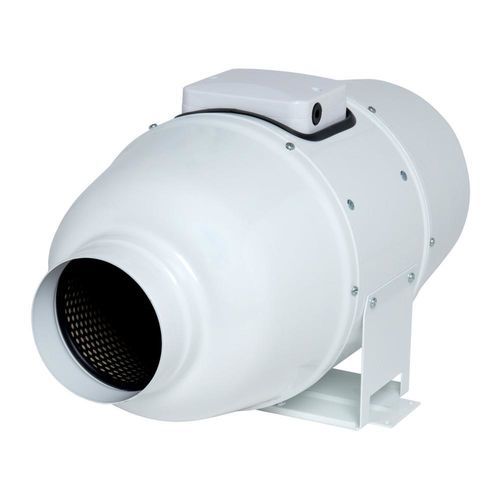

Ventilateur axial IN LINE XSilent

extracteurgainablerésidentiel

Description courte
IN LINE XSilent est un ventilateur de conduit très silencieux et performant, avec une carrosserie en acier et une isolation acoustique interne de 50 mm.

Applications
Le ventilateur de conduit IN LINE XSilent ventile des locaux spacieux tout en maintenant un faible niveau sonore : villa, hôtel, bibliothèque, salle de réunion, cinéma, amphithéâtre, etc. XSilent peut fonctionner en soufflage ou extraction sur conduits circulaires et s'installer à n'importe quel point du réseau. Il offre jusqu'à 2 vitesses si raccordé à un variateur et peut être piloté par un régulateur de tension.

Principes de fonctionnement

• Ventilation de locaux résidentiels ou commerciaux spacieux.
• Soufflage ou extraction d'air avec 1 ou 2 vitesses contrôlées par variateur ou régulateur de tension.

Les + produits

• Très silencieux grâce à 50 mm d'isolation interne : jusqu'à 23 dB(A).
• Performances aérauliques optimisées.
• Carrosserie en acier.

Caractéristiques principales

• Matériaux :
  • Carrosserie extérieure en acier peint
  • Carrosserie intérieure et turbine en ABS
• Isolation thermique et acoustique : 50 mm de laine de roche
• 7 modèles : Ø 100 mm à Ø 315 mm, débit maximal de 240 à 1950 m³/h
• Moteur monophasé performant 2 vitesses monté sur roulements à billes
• Protection thermique intégrée

Mise en œuvre

• Raccordé aux conduits amont et aval
• Peut être installé dans n'importe quelle position
• Platine de fixation pour installation murale
• Montage en série pour pression accrue ou en parallèle pour débit accru
• Apport d'air neuf via grille d'entrée ou sous-porte
• Température ambiante d'utilisation : 1°C à 45°C
• Température maximale de l'air extrait : 60°C

Références (tableau)
Référence | Durée de vie (h) | Nombre de vitesses | Matériau isolant | Type de moteur
11022350 - IN LINE XSilent 100 | 40000 | 2 | (vide) | AC
11022351 - IN LINE XSilent 125 | 40000 | 2 | (vide) | AC
11022352 - IN LINE XSilent 150 | 40000 | 2 | (vide) | AC
11022353 - IN LINE XSilent 160 | 40000 | 2 | (vide) | AC
11022354 - IN LINE XSilent 200 | 40000 | 2 | (vide) | AC
11022355 - IN LINE XSilent 250 | 40000 | 2 | (vide) | AC
11022356 - IN LINE XSilent 315 | 40000 | 2 | (vide) | AC

Dimensions (tableau)
Référence | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | L (mm) | Ø (mm) | Poids (kg)
11022350 - IN LINE XSilent 100 | 215 | 505 | 237 | 100 | 237 | 505 | 100 | 4,6
11022351 - IN LINE XSilent 125 | 215 | 474 | 237 | 125 | 237 | 474 | 125 | 4,6
11022352 - IN LINE XSilent 150 | 247 | 580 | 260 | 150 | 260 | 580 | 150 | 6,1
11022353 - IN LINE XSilent 160 | 247 | 580 | 260 | 160 | 260 | 580 | 160 | 6,1
11022354 - IN LINE XSilent 200 | 293 | 550 | 295 | 200 | 295 | 550 | 200 | 8
11022355 - IN LINE XSilent 250 | 358 | 658 | 360 | 250 | 360 | 658 | 250 | 15
11022356 - IN LINE XSilent 315 | 432 | 780 | 434 | 315 | 434 | 780 | 315 | 25

Données aérauliques (tableau)
Référence | Débit à V max (m³/h) | Débit à V min (m³/h)
11022350 - IN LINE XSilent 100 | 240 | 100
11022351 - IN LINE XSilent 125 | 340 | 155
11022352 - IN LINE XSilent 150 | 555 | 405
11022353 - IN LINE XSilent 160 | 555 | 405
11022354 - IN LINE XSilent 200 | 1020 | 731
11022355 - IN LINE XSilent 250 | 1330 | 1050
11022356 - IN LINE XSilent 315 | 1950 | 1530

Données acoustiques (tableau)
Référence | Pression sonore à 3 m à V max (dB(A)) | Pression sonore à 3 m à V min (dB(A))
11022350 - IN LINE XSilent 100 | 27 | 16
11022351 - IN LINE XSilent 125 | 25 | 16
11022352 - IN LINE XSilent 150 | 33 | 26
11022353 - IN LINE XSilent 160 | 33 | 26
11022354 - IN LINE XSilent 200 | 36 | 30
11022355 - IN LINE XSilent 250 | 38 | 34
11022356 - IN LINE XSilent 315 | 40 | 36

Données électriques (tableau)
Référence | Tension (V) | Fréquence (Hz) | Puissance max (W) | Degré de protection | Intensité max (A) | Courant de protection (A)
11022350 - IN LINE XSilent 100 | 220/240 | 50/60 | 23 | IPX4 | 0,2 | 2
11022351 - IN LINE XSilent 125 | 220/240 | 50/60 | 23 | IPX4 | 0,2 | 2
11022352 - IN LINE XSilent 150 | 220/240 | 50/60 | 52 | (vide) | 0,3 | 2
11022353 - IN LINE XSilent 160 | 220/240 | 50/60 | 52 | (vide) | 0,3 | 2
11022354 - IN LINE XSilent 200 | 220/240 | 50/60 | 110 | IPX4 | 0,6 | 2
11022355 - IN LINE XSilent 250 | 220/240 | 50/60 | 178 | (vide) | 1 | 2
11022356 - IN LINE XSilent 315 | 220/240 | 50/60 | 313 | (vide) | 2 | 2

Données réglementaires
ErP - Ventilation : Exclu du règlement écoconception 327/2011 (car P < 125 W) et exclu du règlement écoconception 1253/2014 en raison de la coque.

Classe d'isolation électrique (tableau)
Classe d'isolation électrique
Classe 2

Caractéristiques / Spécifications techniques

• Nom du produit : IN LINE XSilent
• Marque : Aldes
• Matériaux : carrosserie extérieure en acier peint ; carrosserie intérieure et turbine en ABS
• Isolation acoustique : 50 mm laine de roche (interne)
• Modèles disponibles / Ø conduit : 100, 125, 150, 160, 200, 250, 315 mm
• Plage de débit (max) : 240 à 1950 m³/h selon modèle
• Débit à vitesse minimale : 100 à 1530 m³/h selon modèle
• Pression acoustique à 3 m : de 25 à 40 dB(A) à V max selon modèle, jusqu'à 16 dB(A) à V min pour les plus petites tailles
• Moteur : monophasé performant 2 vitesses monté sur roulements à billes
• Tension / Fréquence : 220/240 V, 50/60 Hz
• Durée de vie : 40 000 h
• Nombre de vitesses : 2 (jusqu'à 2 vitesses via variateur ; compatible régulateur de tension)
• Protection thermique intégrée
• Indice de protection : IPX4 pour certains modèles (voir données électriques)
• Classe d'isolation électrique : Classe 2
• Température ambiante d'utilisation : 1°C à 45°C
• Température maximale de l'air extrait : 60°C
• Installation : position libre sur conduit circulaire ; montage en série pour pression accrue ou en parallèle pour débit plus élevé ; platine de fixation pour pose murale
