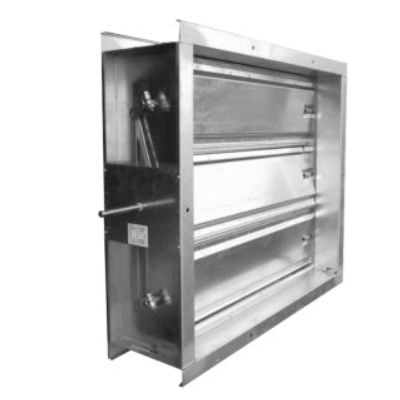

Clapet de ventilation en inox CL-DLT201Z SERIES

pour décharge de pression

Génèralitè Les registres d’équilibrage permettent d’équilibrer les circuits dans les systèmes de ventilation et de climatisation. Caractéristiques techniques Châssis en tôle d’acier galvanisé, épaisseur 1,5 mm Ailettes plaquées en tôle d’acier galvanisé, épaisseur 0,8+0,8 mm Écart des ailettes 200 mm Leviers extérieurs de commande du registre Bagues en nylon résistantes jusqu’à 70 °C Axes de commande ø 12 mm galvanisés Joint d’étanchéité latéral avec lamelles en aluminium Essais concernant les pertes de charge exécutés selon la norme ISO 7244 auprès de l’Institut Giordano (rapport d’essai nº 136363) Essais sur le niveau de bruit autogénéré exécutés selon la norme UNI EN 25135 auprès de l’Institut Giordano (rapport d’essai nº 147646) Exécution CL-DLT 201X : version en AISI 304 Accessoires Commande manuelle CL-SRCR11 jusqu’à 1,2 m² Commande manuelle CL-SRCR12 au-delà de 1,2 m² Joint d’étanchéité adhésif longitudinal appliqué sur les ailettes Axes de commande ø 18 mm galvanisés Servomoteur électrique Vérin pneumatique à double effet Palier en bronze
