Logiciel de calcul dynamique des fluides WINPLATT

pour structure en acier

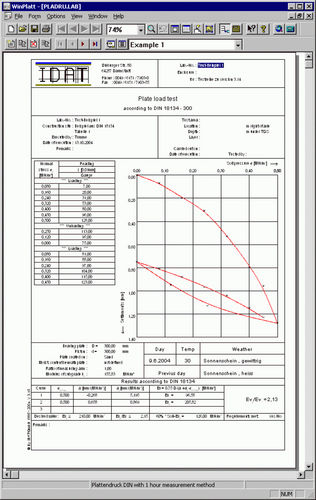

Le programme WinPlatt évalue le test de charge sur plaque selon DIN 18134. Aussi disponible : ÖNorme B 4417 (norme autrichienne) SN 670 317a (norme suisse) Les données sont saisies dans le formulaire et peuvent être calculées par simple pression sur un bouton. Entrée : Données générales concernant la description du projet (telles que le projet de construction, le point d'échantillonnage, la date, etc.), qui peuvent également être copiées à partir d'autres projets. Lectures du manomètre : Série de niveau de charge librement définissable ou entrée optionnelle. Règlements transactionnels : Deux modes d'entrée : Méthode de mesure d'une horloge avec inclusion automatique de la relation index-bras. Méthode de mesure à 3 horloges. Données météorologiques. Diamètre de la plaque, diamètre du piston. Teneur en eau sous la plaque, substrat de la plaque. Spécification des valeurs nominales (l'utilisateur peut compiler des valeurs prédéfinies dans un fichier). Possibilité de transfert automatique des valeurs de mesure à partir d'un appareil d'acquisition de données, avec un programme IDAT adapté installé. Transfert de données à partir de fichiers ASCII sur demande. Analyse : L'évaluation s'effectue selon DIN 18134 2001-9 (polynôme 2ème ordre). Calcul des modules de déformation Ev1, Ev2 et si nécessaire Ev3, ainsi que de la relation Ev2/Ev1. Évaluation selon la norme autrichienne (B4417) et la norme suisse (SN 670 317a). Sortie : Sortie de tous les tests du projet dans une liste d'imprimantes. Sortie complète sur l'imprimante avec représentation schématique. BMP-Export. Exportation DXF. Exportation EMF. Aperçu de la mise en page. L'échelle de la grille peut être reprise par le programme ou être définie individuellement.
